產品簡介

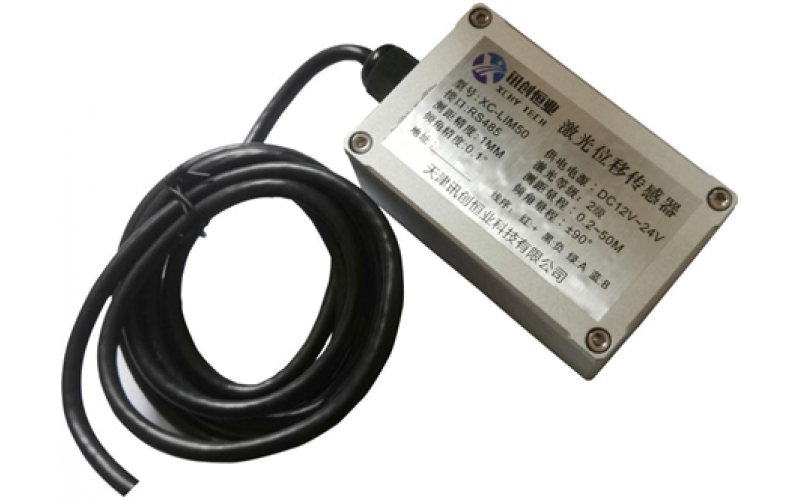

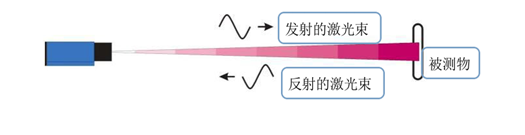

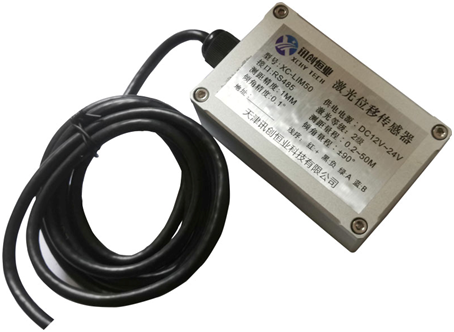

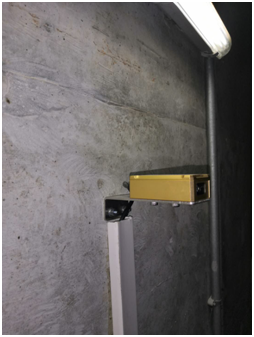

XC-LIM50型激光位移計是一款非接觸測量原理的位移傳感器，本設備采用相位比較原理進行測量。創新性的將雙軸傾角測量模塊與激光測距傳感器完美結合在一起，設備在測量距離的同時可以同步測量本身的傾斜變化量。設備采用卡爾曼濾波算法，角度測量分辨率0.01°，實際測量精度可達0.1°，測距精度1mm。在一些監測應用中（例如隧道沉降觀測、建筑物三維傾斜變形）同時可以觀測3種物理數據變化量，測量的距離值可以通過角度值進行計算校準，使得測量結果更加準確?？蓮V泛應用于：建筑物、地鐵、公路隧道、地質災害、文物、橋梁、大壩等行業的非接觸式測量中。
功能特點
技術指標
參數類型 | 激光測距 | 雙軸傾角 | |
測量范圍 | 0.2M~65M | 雙軸±90° | |
測量精度 | 典型精度 ±1mm+20ppm | 0.1° | |
分辨率 | 0.1mm | 0.01° | |
重復性 | ±0.5mm | 0.1° | |
外觀尺寸 | 85(長)*54.2(寬)*35(高) | ||
工作溫度 | 工業級-40~85℃ | 供電電壓 | 8~24V |
數據接口 | RS485 | 防水等級 | IP65 |
